概要

発明情報・請求項・明細書などの入力をもとに、AIが「図面の簡単な説明」と図面画像を自動生成します。
図面タブ

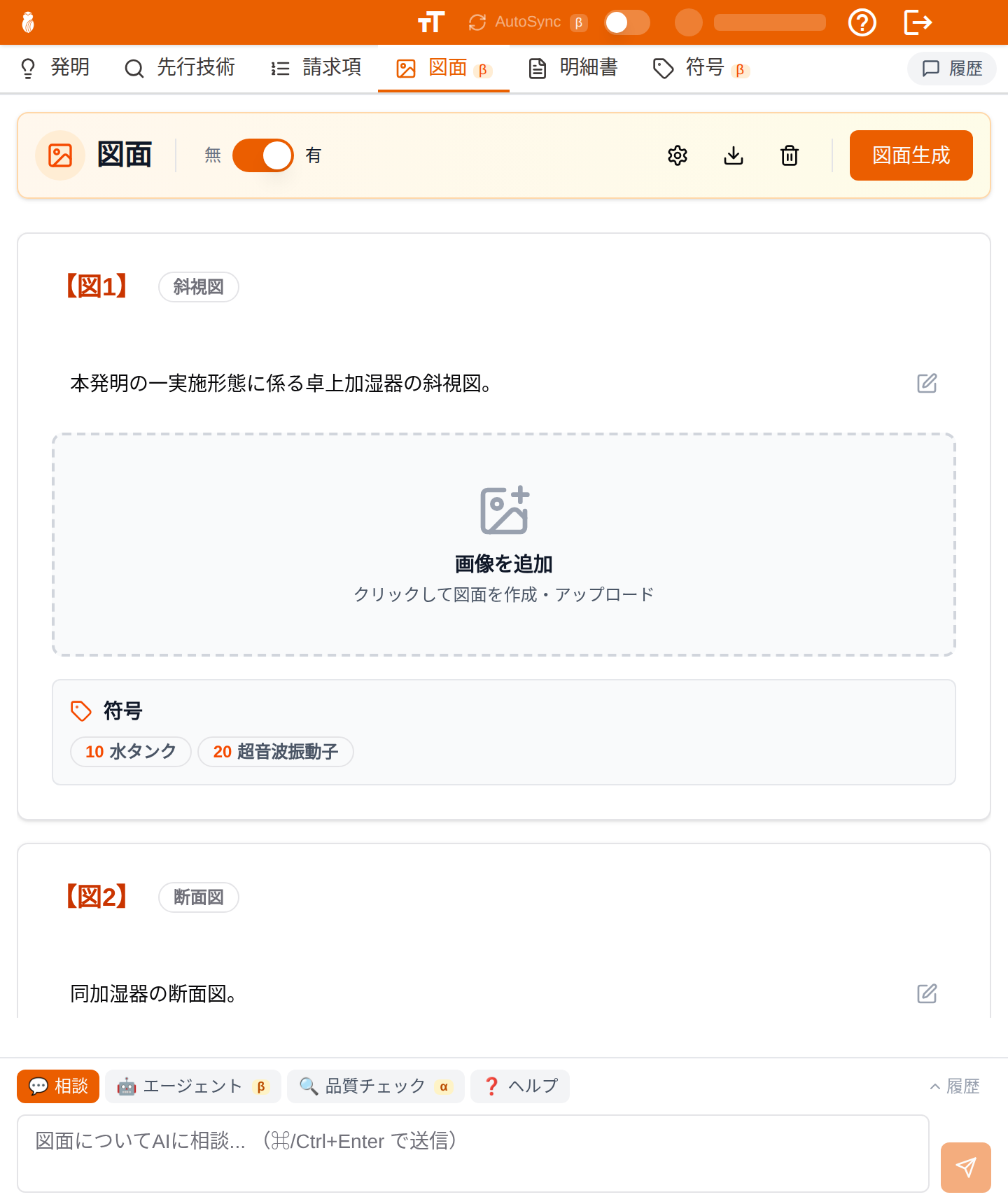

図面タブ(図面カードと図種バッジ)

図面生成は、発明の内容(テキスト・添付・メモ)、請求項、明細書のいずれか1つ以上があれば実行できます。請求項がなくても、発明情報や明細書だけから図面を生成できます。明細書がある場合は、明細書本文の用語・名称を正として整合する図面を生成します。

図面生成が参照する情報

図面生成は次の情報を参照します。
Word 本文は直接は参照しません。 Word にだけ明細書を書いている場合は、同期アイコンの「Word 本文から読み込み」を実行するか、Word 同期を ON にして明細書タブに取り込んでから生成してください。
明細書がすでにある場合、図面はその内容に沿って作られます。図面の点数や構成を大きく見直したいときは、先に明細書を作り直してから図面を生成してください。Word 同期が ON のときの手順は、作り直すを参照してください。

生成の流れ

1

生成開始

「図面生成」ボタンをクリックします。AIが入力内容を分析し、各図の「図面の簡単な説明」を提案します。
2

図面の簡単な説明の確認

提案された各図の説明文と図種を確認・編集します(詳細は次のセクション)。
3

画像の生成

「この内容で生成」をクリックすると、確認した説明文をもとに符号の抽出と図面画像の生成が行われます。
4

完了

生成された図面が一覧に表示されます。

図面の簡単な説明の確認

画像を生成する前に、AIが提案した各図の「図面の簡単な説明」を確認する画面が表示されます。ここで確認・編集した説明文がそのまま明細書の「図面の簡単な説明」になり、その内容をもとに図面画像が生成されます。

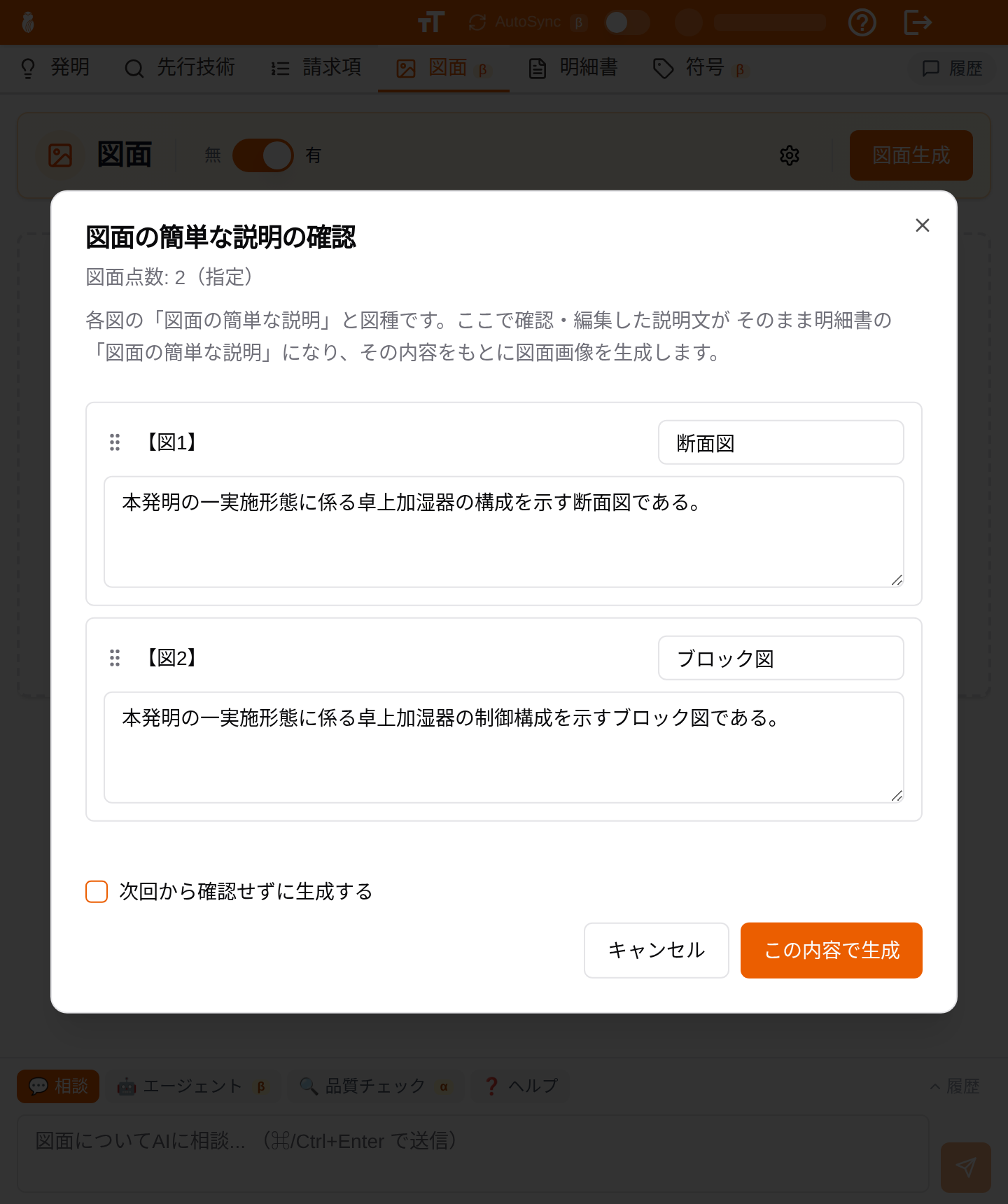

図面の簡単な説明の確認

図面の簡単な説明の確認

この画面でできること:
  • 説明文の編集: 各図の説明文を直接編集できます
  • 図種の指定: 各図の図種(斜視図・断面図・ブロック図・フローチャートなど)をコンボボックスで選択できます。空欄のままにすると描き方をAIに任せますが、図種を選ぶとその図種に合った描き方で詳しく描けます
  • 図種による描き方の違い: 図面は原則として SVG(線と文字をデータとして描く図。文字が正確で、SVG でダウンロードして描画ソフトで直せます)で描きます。写真・顕微鏡像・観察像など SVG では描けない図種は、画像生成 AI で描きます。SVG で描いた図を画像生成 AI で作り直すには、図面カードの「画像を編集」→「AI生成」を使います
  • 並び替え: 左端のハンドルをドラッグして図の順番を変更できます。図面番号は表示順で振り直されます
  • 図の追加・削除: 図面点数が「自動」の場合、行の追加・削除ができます(点数を指定している場合は提案された点数のまま確認します)
  • 符号の描き込みの切り替え: 各行の「符号」チェックで、その図へ符号(番号・引出線)を描き込むかを図ごとに選べます(詳細は後述の「図面の管理 > 符号の描き込み」を参照)
図がうまく描けない状態のときは、確認画面に直し方の案内が出ます。どちらもそのまま「この内容で生成」で進めることもできます。
  • 図種が「図」または空欄の行: 図種を選ぶよう案内が出ます。ブロック図・斜視図・断面図・フローチャートなどを選ぶと、その図種に合った描き方で作ります
  • 図を作る材料(請求項・明細書・発明の説明)が少ないとき: 図が簡略になりやすい旨の案内が出ます。各図の説明に描きたい部品・構成・動作を書き足すか、発明タブに説明を足してから生成すると詳しく描けます

発明提案書に書いた図の構成を守る

発明タブ(発明提案書・テキスト入力・添付資料)に「図1は〜のブロック図。ブロックは制御部・記憶部・表示部」のように図番号ごとの内容や図の構成を書いておくと、AI はその記載どおりに図を作ります。
  • 記載のある図は、番号・順番・内容・図種を変えません。各図のブロック・構成要素・ステップも記載のとおりにし、名称も言い換えません
  • 記載の無い図は、発明の理解に必要なときだけ、記載のある図の後ろに AI が補います。補った図には確認画面と図面カードに 「AI が補った図」 と表示されます。不要なら確認画面で削除してください
  • 記載のある図に AI が要素を足したときは、図面カードの符号が破線の枠で表示されます(マウスを重ねると「AI が補った符号」と表示されます)
「次回から確認せずに生成する」にチェックを入れると、以降はこの確認画面を挟まずに生成が進みます。設定はいつでもチェックで戻せます。
「キャンセル」した場合は何も書き込まれません(画像生成も行われません)。

説明文入りの図面がある場合

説明文が入力済みの図面カードがある状態で「図面生成」をクリックすると、生成方法を選ぶダイアログが表示されます。

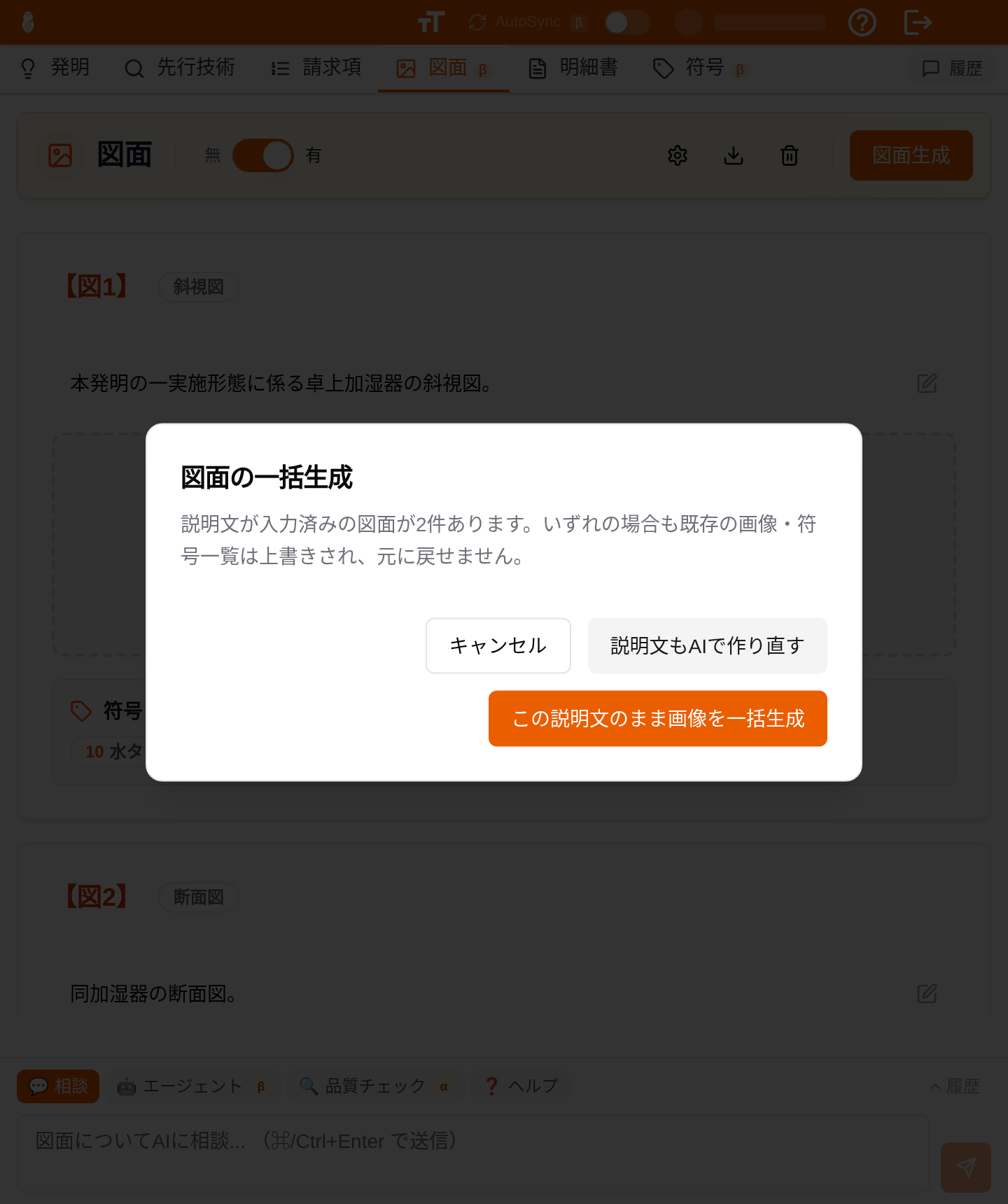

図面の一括生成の選択ダイアログ

図面の一括生成の選択ダイアログ

  • この説明文のまま画像を一括生成: 図面カードの既存の説明文を変更せず、その説明文をもとに符号の抽出と画像の生成だけを実行します。説明文が空の図面は対象外です(そのまま残ります)
  • 説明文もAIで作り直す: 説明文の提案からやり直します(「図面の簡単な説明の確認」画面が表示されます)

手入力した説明文を活かす

図面の簡単な説明を自分で入力・編集したカードがある場合は、「この説明文のまま画像を一括生成」 を使ってください。入力した説明文はそのまま使われ、AI に書き換えられません。
  • 手入力・編集した説明があるときに「説明文もAIで作り直す」を押すと、書き換わる可能性がある旨の確認が表示されます(もう一度押すと作り直します)
  • 特定の図の説明だけを残して他を作り直したい場合は、残したい図面カードの説明の右にある 「固定」(鍵のアイコン)を押してから「説明文もAIで作り直す」を実行してください。固定した説明は一字一句変わらず、図面の枚数も減りません。もう一度押すと固定を解除できます
いずれを選んだ場合も、既存の画像・符号一覧は上書きされ、元に戻せません。**手動で追加・編集した符号や画像も置き換えられます。**手動で整えた符号・画像を維持したい場合は、一括生成ではなく各図面カードからの個別編集を使用してください。符号だけを画像から追加するには画像から符号を取り込むを参照してください。
明細書の生成時は、図面が1枚以上あれば既存の図面・符号・画像はそのまま維持され、その内容を入力として明細書が生成されます(図面の自動生成が走るのは図面が1枚もない場合のみです)。

生成結果の自動チェック

画像の生成後、AIが生成画像を符号一覧・説明文・明細書と照合し、符号の欠落や明細書にない用語などがないかを自動チェックします。 あわせて、画像そのものを計算で確かめ、次のものを「図面規格」の指摘として出します。
  • 色が使われている(図面は白黒で描きます。色は出願用の白黒の画像で消えたりつぶれたりすることがあります)
  • 図が画像の端に接していて、余白がない
  • 画像の四辺を囲む枠線がある(不要なら消してください)
  • 薄い・細い線が多く、出願用に書き出しの白黒の画像にすると消える
  • チェックで問題が見つかった図は、自動で再生成されます
  • それでも指摘が残った図には「要確認」バッジが表示されます。バッジにカーソルを合わせると指摘内容を確認できます。画像を再生成するか、AI編集で修正してください

図面の管理

図種バッジと図種の編集

各図面カードの図面番号の横に、図種バッジ(斜視図・ブロック図など)が表示されます。バッジをクリックすると図種を直接編集できます(候補からの選択と自由入力の両方に対応。空欄にすると描き方をAIに任せます。図種を選ぶとその図種に合った描き方で描けます)。図種が未設定の図面には「図種を設定」と表示されます。

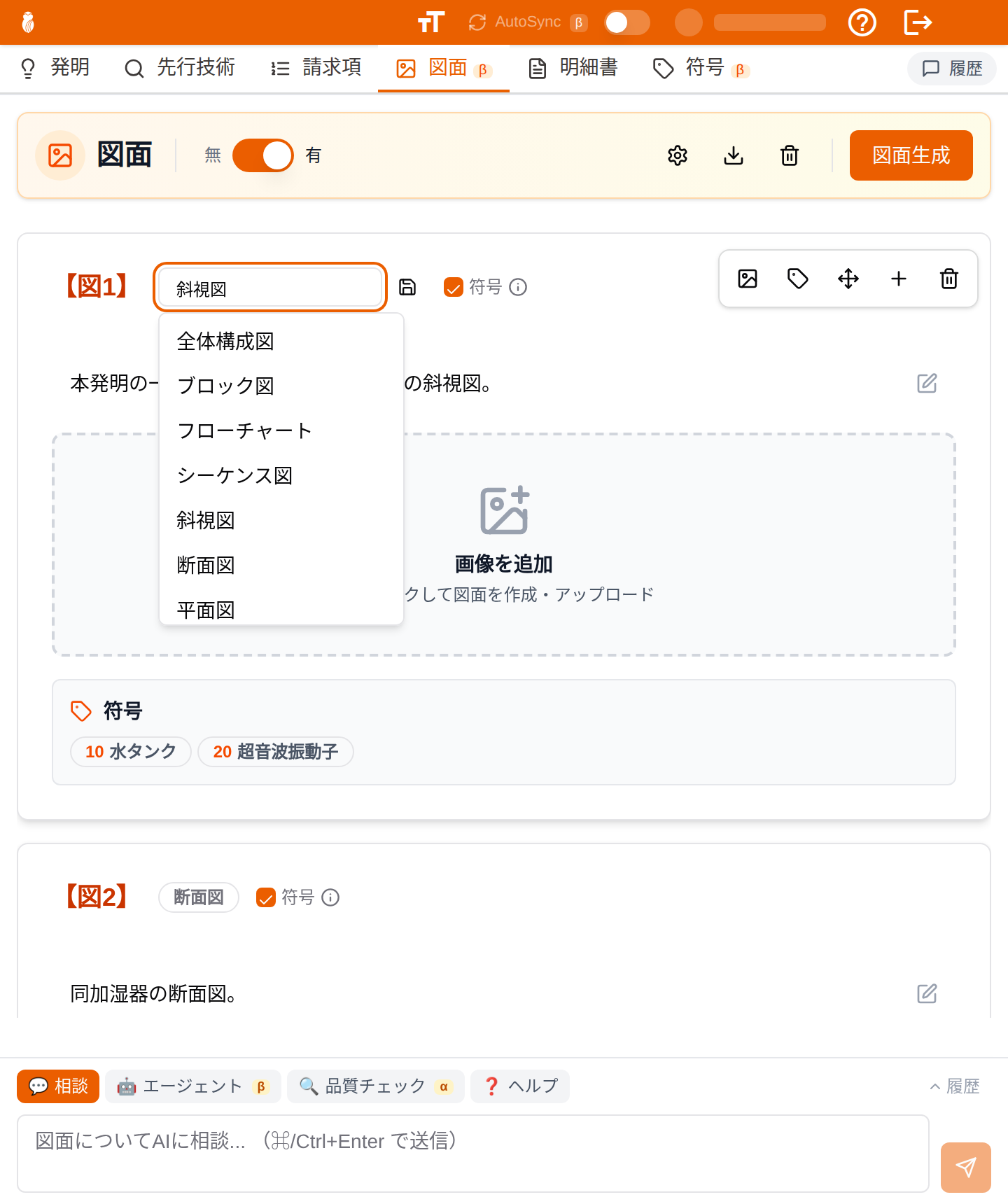

図種バッジのクリック編集

図種バッジのクリック編集(候補からの選択と自由入力に対応)

持ち込み図面(手動追加・アップロード)の図種は、次の場面で自動的に設定されます(すでに設定済みの図種を上書きすることはありません)。
  • 画像インポートで「ダイアグラム」の図面タイプを選択したとき(選択したタイプがそのまま図種になります)
  • 説明文に図種のキーワード(「〜を示すブロック図である。」など)が含まれるとき
  • 符号の自動抽出を実行したとき(画像からAIが図種を推定します)

符号の描き込み(符号チェックボックス)

各図面カードのヘッダーにある「符号」チェックボックスで、その図へ符号(番号・引出線)を描き込むかを図面ごとに切り替えられます(チェック横のⓘアイコンでも同じ説明を確認できます)。
  • オン(既定): 画像の生成時に、この図へ符号(番号・引出線)を描き込みます
  • オフ: 符号なしの画像として生成・検証します(外観図・画面例など、符号を入れたくない図に向いています)。一括生成時の符号抽出の対象外になり、生成結果の自動チェックでも符号の照合は行われません
同じチェックボックスは「図面の簡単な説明の確認」画面の各行と、各図面カードから開く画像生成モーダルにもあり、どこで変更しても同じ設定として扱われます。画像インポートの「符号を生成」で符号なしを選んで取り込んだ図は、この設定もオフの状態で作成されます。
オフに切り替えても、登録済みの符号データ(符号一覧)は削除されません。

編集

図面の説明文をクリックして編集できます。

並び替え

図面をドラッグ&ドロップで並び替えできます。図面番号は並び順に応じて自動更新されます。

手動追加

「図面を追加」ボタンをクリックして、空の図面を追加します。

削除

個別の図面を削除

各図面にカーソルを合わせると表示される「削除」ボタン(ゴミ箱アイコン)をクリックすると、その図面のみを削除できます。削除前に確認ダイアログが表示されます。

すべての図面を削除

ヘッダーの「すべての図面を削除します」ボタン(ゴミ箱アイコン)をクリックすると、すべての図面を一括削除できます。削除前に確認ダイアログが表示されます。
削除操作は元に戻せません。

画像の表示サイズ

生成された図面画像にマウスカーソルを合わせると、右上にズームボタンが表示されます。クリックするたびに表示サイズが3段階で切り替わります。
選択した表示サイズは保持され、次回以降も同じサイズで表示されます。

自動保存

図面の追加・編集・削除・並び替えは自動的にWord文書内に保存されます。文書を再度開いた際に復元されます。
